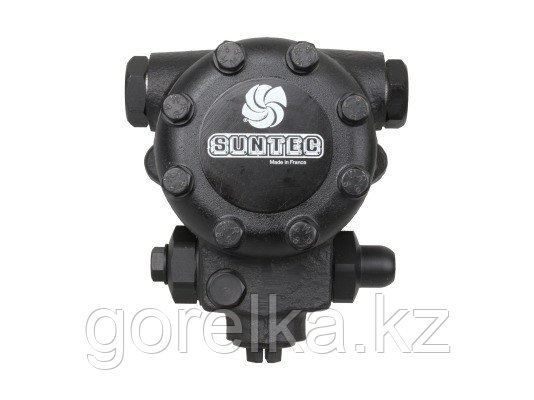

Жидкотопливный насос Suntec E 4 NA 1001 6P используется для оснащения промышленных горелок мощностью не выше 3000 кВт. Работает на дизтопливе и мазуте вязкостью до 75 сСт. В состав конструкции входит клапан регулировки давления с функцией запирания.
Основные характеристики
Особенности
Клапан регулировки давления выполняет также запорную функцию. Скорость отпирания/запирания зависит от заданного давления.
Монтаж осуществляется с помощью фланцевого соединения диаметром 54 мм, согласно европейскому стандарту EN225.
При установке в однотрубную систему заглушка байпаса выкручивается ключом-шестигранником размером 4,76 мм и заменяется на стальную.
Для защиты шестерней от поломки предусмотрен фильтр с рабочей площадью 45 см?, удерживающий абразивные частицы величиной от 550 мкм.
Лишнее топливо сливается через клапан в бак при 2-трубной системе или отправляется на линию всасывания при 1-трубной конфигурации трубопровода.
Преимущества насоса E 4 NA 1001 6P:
Альтернативный артикул: 04013310-LB, 258506-FB
Оборудование совместимо с горелками многих ведущих брендов – Lamborghini, Baltur, Elco, Weishaupt и пр. и отличается достойными технико-эксплуатационными характеристиками.
Основные | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 4 кг |
Пользовательские характеристики | |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Тип модели | Базовая |
Максимальная скорость вращения | 3600 об/мин |
Порт вакуумметра | ½ дюйма - 12,7мм |
Вид перекачиваемой жидкости | Мазут и ДТ |
Заводские установки давления | 20 Бар |
Диапазон давления на форсунку | от 14 до 30 Бар |
Метод Установки | Фланцевое ? 54 мм |
Вращающий момент | 0,30 Н.м |
Давление на входе | 1,5 бар макс. |
Температура топлива | от 0 до +90 ?C макс. в насосе |
Номинальная скорость вращения | 2850 об/мин |
Серия насоса | E: регулировка давления с функцией запирания |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Выход на форсунку | ¼ дюйма - 6,35мм |
Производительность при давлении 20 бар и вязкости 20 сСт | 177 л/ч |
Диаметр Оси (Вала) | 11 мм |
Давление на выходе | 1,5 бар макс. |
Эксплуатационная вязкость | от 3 до 75 мм2 /с (сСт) |
Сетчатый фильтр Размер отверстия: | 550 µм. |
Порт манометра | ⅛ дюйма - 3,175мм |
Функция клапана | Регулировка давления и запирание |
Конструкция вала | Одна полость |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Сетчатый фильтр Открытая область: | 45 см2 |
Всасывающая и обратная линия | ½ дюйма - 12,7мм |
