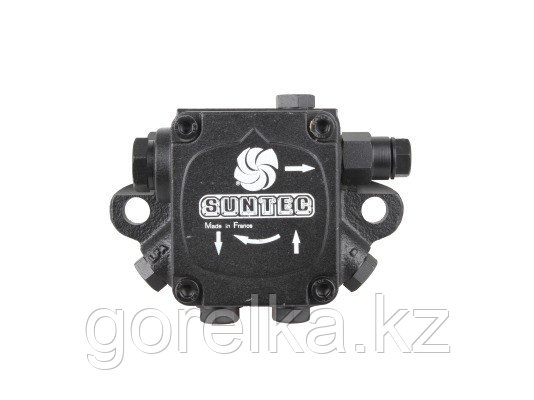

Высокопроизводительный насос Suntec D 67 C 7379 3P предназначен для подачи в отопительные горелки дизтоплива и мазута вязкостью до 75 сСт и температурой до 90 градусов. Устройство перекачивает за один час 96 литров горючего при давлении 14 атм. и вязкости 20 сСт. Функцию запирания обеспечивает внешний электромагнитный клапан, не предусмотренный комплектацией.
Конструктивные особенности
Принцип действия
Пара шестерней при вращении против часовой стрелки извлекает топливо из ёмкости, пропускает через фильтр и выталкивает к регулировочному клапану. После него горючее под заранее заданным давлением подается на форсунку.
Все излишки топлива отправляются обратно – в резервуар или на всасывание, в зависимости от выбора схемы подключения (две или одна труба).
Преимущества насоса D 67 C 7379 3P:
Артикул: 120663
На нашем сайте можно купить насосы SUNTEC по доступной цене для комплектации отопительных систем. Следует строго соблюдать рекомендации производителей горелок, отраженные в спецификациях. Наши специалисты помогут в выборе оборудования.
Основные | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 1.9 кг |
Пользовательские характеристики | |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Тип модели | Базовая |
Максимальная скорость вращения | 3600 об/мин |
Порт вакуумметра | ⅛ дюйма - 3,175мм или ¼ дюйма - 6,35мм |
Вид перекачиваемой жидкости | Мазут и ДТ |
Производительность при давлении 14 бар и вязкости 75 сСт | 102 л/час |
Заводские установки давления | 14 Бар |
Диапазон давления на форсунку | от 10 до 28 Бар |
Метод Установки | Втулочное ? 32 мм |
Вращающий момент | 0.12 Н.м |
Давление на входе | 2 бар макс. |
Температура топлива | от 0 до +90 ?C макс. в насосе |
Номинальная скорость вращения | 2850 об/мин |
Серия насоса | D: pегулировка давления без функции запирания |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Выход на форсунку | ⅛ дюйма - 3,175мм |
Диаметр Оси (Вала) | 8 мм |
Давление на выходе | 2 бар макс. |
Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
Сетчатый фильтр Размер отверстия: | 530 µм. |
Порт манометра | ⅛ дюйма - 3,175мм |
Функция клапана | Регулировка давления без функции запирания |
Конструкция вала | Одна полость |
Заглушка байпаса | Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Сетчатый фильтр Открытая область: | 12 см2 |
Производительность при давлении 14 бар и вязкости 20 сСт | 96 л/час |
Всасывающая и обратная линия | ¼ дюйма - 6,35мм |
