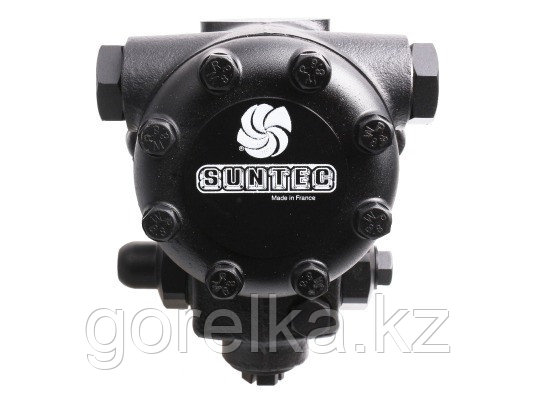

Топливный насос для горелки J 7 CCE 1002 4P выделяется в представленной серии высокой производительностью (287 л/ч при давлении 20 атмосфер и вязкости 5 сСт) и широким диапазоном давления подачи топлива – от 10 до 30 атмосфер. Оборудование используется для комплектации промышленных и больших бытовых горелок мощностью 400-3000 кВт.
Особенности конструкции
Насос отличается расположением перепускного отверстия – оно находится в форсуночной линии, а не на поршне, поэтому отсутствует запорная функция. Для запирания в линию устанавливается внешний электромагнитный клапан (в комплектацию не входит).
Главным функциональным узлом является пара шестерней, которая вращается против часовой стрелки, перемещая горючее из бака к форсунке. Регулирующий клапан задает необходимое давление, в соответствии с установленным значением (диапазон 10-30 бар).
Встроенный фильтр находится на линии всасывания и удаляет из топлива механические частицы величиной от 170 мкм, способные вызвать сбой в работе оборудования. Сетку необходимо регулярно промывать.
Неиспользованная рабочая жидкость отправляется, в зависимости от схемы подключения, назад в емкость или на всасывание. При использовании насоса в системах без обратной линии требуется выкрутить байпасную заглушку и перекрыть отверстие слива.
Основные достоинства насоса J 7 CCE 1002 4P:
Основные | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 4.15 кг |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | ДТ и топливо средней вязкости |
Вращающий момент | 0.3 Н.м |
Всасывающая и обратная линия | ½ дюйма - 12,7мм |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Выход на форсунку | ¼ дюйма - 6,35мм |
Давление на входе | 1.5 бар макс. |
Давление на выходе | 1.5 бар макс. |
Диаметр Оси (Вала) | 11 мм |
Диапазон давления на форсунку E: | от 10-30 до 10-30 Бар |
Заводские установки давления | 12 Бар |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы |
Конструкция вала | Одна полость |
Максимальная скорость вращения | 3600 об/мин |
Метод Установки | Фланцевое ? 54 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Номинальная скорость вращения | 2850 об/мин |
Порт вакуумметра | ½ дюйма - 12,7мм |
Порт манометра | ⅛ дюйма - 3,175мм |
Производительность при давлении 20 бар и вязкости 5 сСт | 287 л/ч |
Серия насоса | J: регулирующий клапан с функцией запирания |
Сетчатый фильтр Открытая область: | 45 см2 |
Сетчатый фильтр Размер отверстия: | 170 µм. |
Температура топлива | от 1 до +90 ?C макс. в насосе |
Тип модели | Базовая |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Функция клапана | Регулировка давления без функции запирания |
Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
