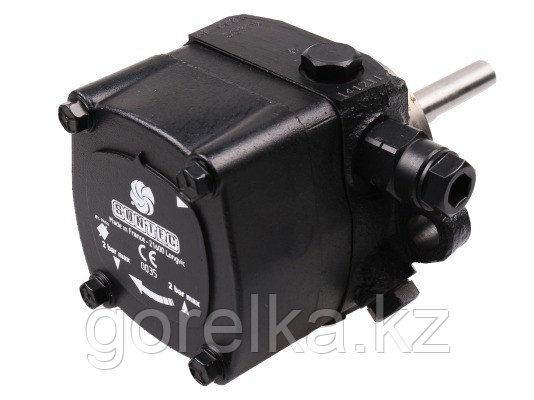

Насос высокой производительности и надежности предназначен для подачи дизельного топлива под давлением 10-20 атмосфер в горелки мощностью до 3000 кВт. Модель AJ 6 CC 1000 4P имеет левосторонний выход на форсуночную линию. Клапан регулировки давления, предусмотренный конструкцией, выполняет также запорную функцию.
Особенности
Насос в базовой сборке настроен на двухтрубное подключение. Для комплектации систем с однотрубной конструкцией топливопровода необходимо предварительно снять с порта вакуумметра заглушку байпаса, и перегородить обратную линию стальной заглушкой с шайбой.
Регулировочный клапан отвечает за соответствие давления подачи заданному значению. Настройка заводом-изготовителем – на 12 бар. Отрегулировать давление нагнетания в диапазоне 10-20 атмосфер, с учетом текущих задач, можно используя винт на корпусе устройства. Клапан выполняет также запорную функцию. Скорость запирания/ отпирания зависит от установленного давления.
Для защиты рабочего органа насоса – шестеренчатого механизма от раннего износа и поломки конструкцией предусмотрен фильтр с открытой областью 30 см?. Он препятствует прохождению абразивных частиц размером от 120х150 мкм внутрь устройства.
Принцип действия
Вал электродвигателя, номинальная скорость вращения которого составляет 2850 об/мин, передает крутящий момент шестеренчатому механизму, отвечающему за передвижение горючего из бака к линии форсунки через регулирующий давление клапан.
Топливо, не поступившее на форсунку, сливается в емкость или идет обратно на всасывание, в зависимости от конфигурации топливопровода.
Достоинства модели:
Альтернативный артикул: 47-90-26064, 34024006-OL, 2590103-CU, 04038690-LB, 3003999-RL, 0005950031-BT, 65322950
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Тип модели | Базовая |
Максимальная скорость вращения | 3600 об/мин |
Порт вакуумметра | ⅛ дюйма - 3,175мм или ¼ дюйма - 6,35мм |
Вид перекачиваемой жидкости | ДТ |
Заводские установки давления | 12 Бар |
Метод Установки | Фланцевое ? 54 мм |
Вращающий момент | 0,30 Н.м |
Давление на входе | 2 бар макс. |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Номинальная скорость вращения | 2850 об/мин |
Производительность при давлении 20 бар и вязкости 5 сСт | 248 л/ч |
Серия насоса | AJ: регулирующий клапан с функцией запирания |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Выход на форсунку | ⅛ дюйма - 3,175мм |
Диапазон давления на форсунку C: | от 10-20 до Бар |
Диаметр Оси (Вала) | 11 мм |
Давление на выходе | 2 бар макс. |
Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
Сетчатый фильтр Размер отверстия: | 120х150 µм. |
Порт манометра | ⅛ дюйма - 3,175мм |
Функция клапана | Регулировка давления и запирание |
Конструкция вала | Одна полость |
Заглушка байпаса | Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Сетчатый фильтр Открытая область: | 30 см2 |
Всасывающая и обратная линия | ¼ дюйма - 6,35мм |
