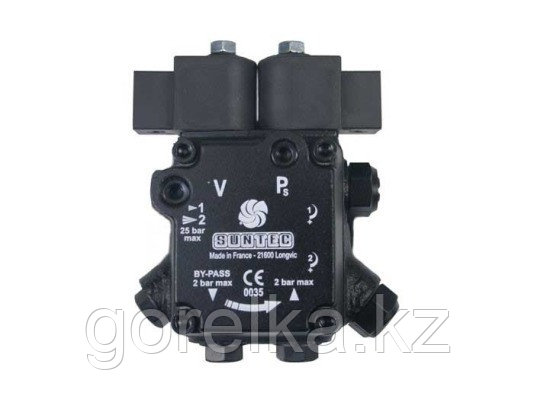

Насос для горелок Suntec AT3 V 45 A 9660 4P 0500, фото 1
Насос для горелок Suntec AT3 V 45 A 9660 4P 0500, фото 2Насос для горелок Suntec AT3 V 45 A 9660 4P 0500, фото 3

Насос для горелок Suntec AT3 V 45 A 9660 4P 0500

Цену уточняйте

  • В наличии
  • Код: 2096
Насос для горелок Suntec AT3 V 45 A 9660 4P 0500
Насос для горелок Suntec AT3 V 45 A 9660 4P 0500В наличии
Цену уточняйте
+77768070877
  • +7 776 807 08 77
+77768070877
  • +7 776 807 08 77
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней бесплатно

Описание товара

Насос AT3 V 45 A 9660 4P 0500 заменяет модель AT3 45 A 9559 4P 0500

Топливный насос для горелки AT3 V 45 A 9660 4P 0500 работает в двух режимах давления с регулируемыми параметрами, снабжен 2 электромагнитными клапанами с функцией запирания. Конструкцией предусмотрен специальный порт на крышке для снятия показаний давления в форсунке только в режиме высокого давления.

Особенности, назначение

  • Эта модель выделяется назначением: перекачивает как обычное дизтопливо, так и биодизель. Для этого использовано специальное уплотнение вала из витона.
  • За перекачивание рабочей жидкости из ёмкости к форсунке отвечает пара шестерней, одна из которых является ведущей, посажена на приводной вал, вращаемый по часовой стрелке. Ведомое колесо имеет внутреннее расположение зубьев, движется вокруг центральной шестерни.
  • Во всасывающей части установлен фильтр грубой очистки, который сдерживает поступление в рабочий орган абразивных примесей величиной от 150 мкм, способных привести к поломке оборудования.
  • Регулирование давления для эффективной работы горелки осуществляется с помощью золотников, по одному для каждого режима: в пределах 8-15 атмосфер для первой ступени и 12-25 атм. – для второй.
  • Переключение между низким и высоким давлением выполняет "нормально открытый" ЭМ клапан байпаса. Кроме него, на линии форсунки установлен отсечной клапан, прерывающий подачу топлива.
  • Насос по умолчанию устанавливается в 2-трубную систему. При использовании в конструкции с одной трубой требуется перекрытие обратной линии, для чего байпасная заглушка вынимается с помощью ключа-шестигранника и вместо нее монтируется стальная заглушка с шайбой.
  • Производительность насоса равна 46 л/ч при давлении 11 бар и вязкости перекачиваемой среды 5 сСт. Выход на форсунку – справа (маркировка «А»).

Преимущества модели:

  • отличное соотношение производительность/ энергопотребление;
  • возможность регулировки каждого режима давления с учетом условий эксплуатации и требований производителя горелки;
  • соответствие резьбовых выходов стандарту ISO 228/1;
  • перекачивание дизтоплива и биодизеля;
  • поддержка 2-трубной конфигурации подключения;
  • защита клапанов и зубчатой пары от песка, мусора и прочих загрязнений.

Артикул: 23233-BT

Файлы и инструкции

Характеристики
Основные атрибуты
Производитель  Suntec
Страна производительФранция
Пользовательские характеристики
Высота всасыванияМакс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Тип модели2 ступенчатая с электромагнитным клапаном
Максимальная скорость вращения3600 об/мин
Класс защитыIP 54
Порт вакуумметра ⅛ дюйма - 3,175мм
Вид перекачиваемой жидкости Биодизель и ДТ
Диапазон давления на форсунку от 8 до 25 Бар
Метод Установки Втулочное ? 32 мм
Вращающий момент 0.10 Н.м
Потребление электромагнитного клапана 9 Вт
Производительность при давлении 11 бар и вязкости 5 сСт 46 л/ч
Давление на входе 2 бар макс.
Температура топлива от 0 до +60 ?C макс. в насосе
Номинальная скорость вращения 2850 об/мин
Серия насоса AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
Направление вращения вала (со стороны вала) A: вращение по часовой стрелке / форсунка справа
Выход на форсунку ⅛ дюйма - 3,175мм
Диаметр Оси (Вала) 8 мм
Давление на выходе 2 бар макс.
Эксплуатационная вязкость от 2 до 12 мм2 /с (сСт)
Сетчатый фильтр Размер отверстия: 150 µм.
Порт манометра ⅛ дюйма - 3,175мм
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт 31 л/ч
Функция клапана Регулировка давления
Конструкция вала Одна полость
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Установка заглушки байпаса P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Сетчатый фильтр Открытая область: 6 см2
Напряжение электромагнитного клапана 220-240 или 110-120 или 24 В
Заводские установки для высокого давления 22 Бар
Максимальное давление электромагнитного клапана 25 Бар
Всасывающая и обратная линия ¼ дюйма NPTF(коническая резьба) - 6,35мм
Заводские установки для низкого давления 9 Бар
