Цену уточняйте
Заменяет модели насосов ALE V 30 C 9300 4P 0500 R и ALE 30 C 9336 4P 0500 R

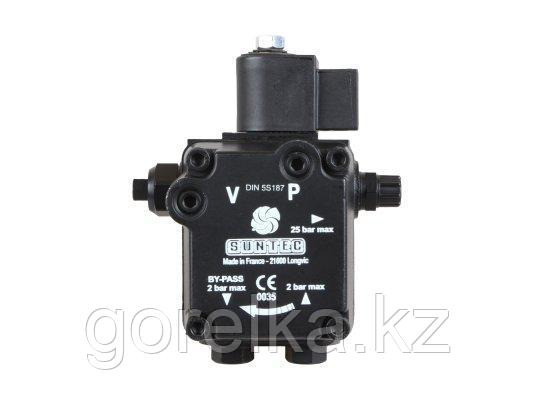

Одноступенчатый насос ALE V 30 C 9300 4P 0700 R снабжён электромагнитным клапаном с запирающей функцией и встроенным обратным клапаном для сброса давления в форсуночной линии. Модель имеет универсальное назначение – перекачивает дизтопливо и биодизель вязкостью 2-12 сСт.
Особенности
Основным исполнительным узлом является пара шестерней, вращающихся против часовой стрелки с номинальной скоростью 2850 оборотов в минуту. Зубчатый механизм выкачивает из бака топливо и пропускает его через фильтр-сетку, а далее через отсечной ЭМ клапан отправляет на форсунку.
Давление подачи можно отрегулировать в пределах 8-15 атмосфер. Заводская настройка – 9 бар.
Излишки горючего возвращаются через регулирующий давление клапан в бак при 2-трубном подключении или на всасывание – в системе с одной трубой.
При изготовлении конструкции использованы уплотнения вала из витона, что позволяет работать с двумя видами топлива: ДТ и биодизелем.
Важно! Для максимальной защиты форсунок от поломки и повреждений рекомендуется встраивать в напорную линию фильтр тонкой очистки.
Основные характеристики
Производительность составляет 40 л/ч при давлении нагнетания 11 атм. и вязкости 5 сСт.
Насос интегрируется в систему с помощью втулочного соединения диаметром 32 мм.
Давление открытия перепускного клапана – 3,5 атмосфер.
Выход на форсунку размещен с левой стороны.
Ключевыми преимуществами являются:
Оборудование французского бренда, благодаря использованию высокотехнологичных линий и современных разработок, отличается надежностью и бесперебойной работой долгие годы.
| Основные | |
|---|---|
| Производитель | Suntec |
| Страна производитель | Франция |
| Вес | 1.1 кг |
| Пользовательские характеристики | |
| Вид перекачиваемой жидкости | Биодизель и ДТ |
| Вращающий момент | 0.10 Н.м |
| Всасывающая и обратная линия | ¼ дюйма NPTF(коническая резьба) - 6,35мм |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Выход на форсунку | ⅛ дюйма - 3,175мм |
| Давление на входе | 2 бар макс. |
| Давление на выходе | 2 бар макс. |
| Давление открытия перепускного клапана | 3.5 Бар |
| Диаметр Оси (Вала) | 8 мм |
| Диапазон давления на форсунку | от 8 до 15 Бар |
| Заводские установки давления | 9 Бар |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Класс защиты | IP 41 |
| Конструкция вала | Одна полость |
| Максимальная скорость вращения | 3600 об/мин |
| Максимальное давление электромагнитного клапана | 15 Бар |
| Метод Установки | Втулочное ? 32 мм |
| Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
| Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
| Номинальная скорость вращения | 2850 об/мин |
| Порт вакуумметра | ⅛ дюйма - 3,175мм |
| Порт манометра | ⅛ дюйма - 3,175мм |
| Потребление электромагнитного клапана | 9 Вт |
| Производительность при давлении 11 бар и вязкости 5 сСт | 40 л/ч |
| Серия насоса | ALE: блокирующий электромагнитный клапан с запорной функцией и устройством сброса давления в линии форсунки |
| Сетчатый фильтр Открытая область: | 6 см2 |
| Сетчатый фильтр Размер отверстия: | 150 µм. |
| Температура топлива | от 0 до +60 ?C макс. в насосе |
| Тип модели | 1 ступенчатая с электромагнитным клапаном |
| Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
| Функция клапана | Регулировка давления |
| Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
