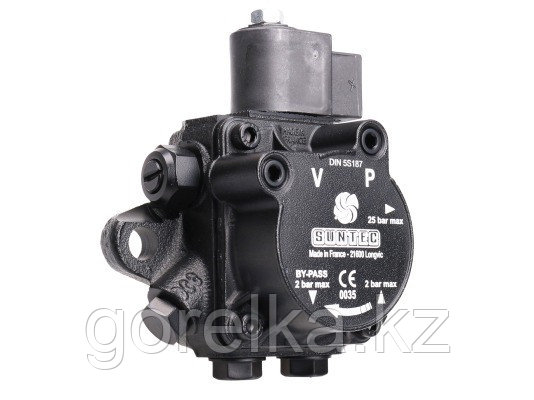

Одноступенчатый насос для горелки Suntec AL V 65 B 9632 6P 0500 отличается универсальным назначением – перекачивает биодизель и дизтопливо. Производительность модели с левосторонним выходом на линию форсунки – 81 л/ч при давлении нагнетания 11 атм. и вязкости 5 сСт. Встроенный блокировочный электромагнитный клапан с запорной функцией обеспечивает быстрое срабатывание, независимо от количества оборотов приводного вала.
Конструктивные особенности
Главным рабочим органом является пара шестерней, перемещающих горючее из резервуара к линии форсунки. Предварительно топливо подвергается очистке от инородных примесей размером 150 мкм и более. Периодически требуется разбирать фильтр для промывки.
Электромагнитный клапан «нормально закрытого» типа в активированном состоянии открыт и не препятствует прохождению жидкости на регулировочный клапан давления. С завода насос выпускается с настройкой давления подачи на 9 бар. Для изменения значения в пределах 8-15 атм. предусмотрен винтовой регулятор.
В неактивном положении ЭМ клапан блокирует топливопоток, и направляет горючее в бак или на линию всасывания, в зависимости от способа сборки трубопровода.
Преимуществами модели AL V 65 B 9632 6P 0500 являются:
Альтернативный артикул: 20033463-RL
Для того чтобы купить насос для горелок, достаточно заполнить короткую форму заказа на сайте или связаться с нами по телефону.
Основные | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 1.1 кг |
Пользовательские характеристики | |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Максимальная скорость вращения | 3600 об/мин |
Класс защиты | IP 54 |
Порт вакуумметра | ⅛ дюйма - 3,175мм |
Вид перекачиваемой жидкости | Биодизель и ДТ |
Заводские установки давления | 9 Бар |
Диапазон давления на форсунку | от 8 до 15 Бар |
Метод Установки | Втулочное ? 32 мм |
Вращающий момент | 0.12 Н.м |
Потребление электромагнитного клапана | 9 Вт |
Производительность при давлении 11 бар и вязкости 5 сСт | 81 л/ч |
Давление на входе | 2 бар макс. |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Номинальная скорость вращения | 2850 об/мин |
Серия насоса | AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией |
Направление вращения вала (со стороны вала) | B: вращение по часовой стрелке / форсунка слева |
Выход на форсунку | ⅛ дюйма - 3,175мм |
Диаметр Оси (Вала) | 8 мм |
Давление на выходе | 2 бар макс. |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Порт манометра | ⅛ дюйма - 3,175мм |
Функция клапана | Регулировка давления |
Конструкция вала | Одна полость |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Сетчатый фильтр Открытая область: | 6 см2 |
Напряжение электромагнитного клапана | 220 - 240 В, 50/60 Гц |
Максимальное давление электромагнитного клапана | 25 Бар |
Всасывающая и обратная линия | ¼ дюйма NPTF(коническая резьба) - 6,35мм |
