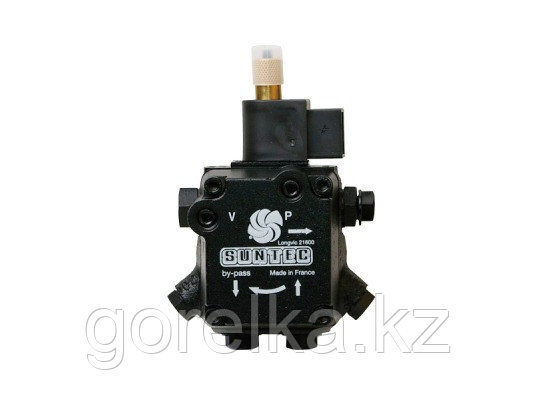

Дизельный насос AP2 65 C 9511 4P 0500 входит в линейку устройств с двумя режимами давления, регулируемыми электромагнитным клапаном «нормально открытого» типа. Запорная функция не предусмотрена конструкцией, обеспечивается внешним запирающим клапаном. Модель подходит для комплектации наддувных горелок большинства производителей: Lamborghini, Weishaupt, Ecoflam и др.
Конструктивные особенности
В базовой сборке насос готов к монтажу в 2-трубную систему. При выборе однотрубной конфигурации топливопровода заглушка байпаса вынимается и возвратное отверстие перекрывается.
Главным рабочим элементом является шестеренчатый механизм, которые всасывает дизтопливо из резервуара и перемещает к клапану, регулирующему давление. Зубчатая пара вращается против часовой стрелки.
Горючее проходит через встроенный фильтр, избавляясь от мелких частиц мусора, грязи и примесей величиной от 150 мкм. Требуется регулярная промывка сетки для максимального улавливания загрязнений.
Режим высокого давления включается при активном клапане (закрытое положение). Байпасный канал перекрыт, горючее нагнетается на линию форсунки под определенным давлением (заводская настройка на 22 атмосфер).
Режим низкого давления срабатывает при неактивном ЭМ клапане (открытое положение). Канал байпаса открыт, и перекачиваемая жидкость отправляется на форсунку через перепускное отверстие муфты под давлением 9 бар (возможна самостоятельная настройка с помощью затяжки/ослабления винта).
Главными достоинствами являются:
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 1,3 кг |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | ДТ |
Вращающий момент | 0,12 Н.м |
Всасывающая и обратная линия | ¼ дюйма NPTF(коническая резьба) - 6,35мм |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Выход на форсунку | ⅛ дюйма - 3,175мм |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс. |
Диаметр Оси (Вала) | 8 мм |
Диапазон давления на форсунку | от 8 до 25 Бар |
Заводские установки для высокого давления | 22 Бар |
Заводские установки для низкого давления | 9 Бар |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Класс защиты | IP 54 |
Конструкция вала | Одна полость |
Максимальная скорость вращения | 3600 об/мин |
Максимальное давление электромагнитного клапана | 25 Бар |
Метод Установки | Втулочное ? 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Номинальная скорость вращения | 2850 об/мин |
Порт вакуумметра | ⅛ дюйма - 3,175мм |
Порт манометра | ⅛ дюйма - 3,175мм |
Потребление электромагнитного клапана | 9 Вт |
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт | 64 л/ч |
Производительность при давлении 11 бар и вязкости 5 сСт | 84 л/ч |
Серия насоса | AP: 2-ступенчатая модель (одна форсуночная линия и два режима давления), без запорной функции |
Сетчатый фильтр Открытая область: | 6 см2 |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Функция клапана | Регулировка давления без функции запирания |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
