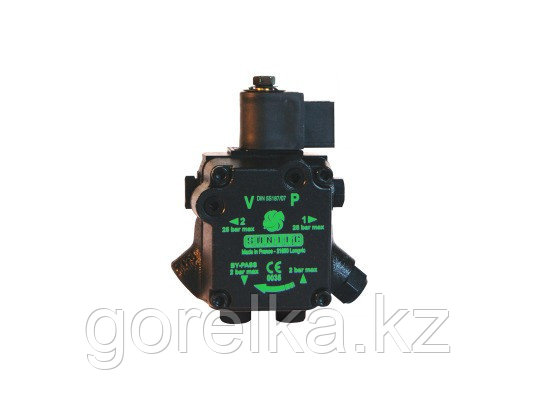

Универсальный одноступенчатый насос AU V 47 R 9856 6P 0500 применяется в составе горелок мощностью до 1000 кВт для перекачивания керосина, биодизеля, дизельного топлива. Устройство подходит для замены моделей серий AS 47 и AL 35, что расширяет возможности использования. В конструкции предусмотрены 2 выхода на форсуночную линию (справа/слева) и электромагнитный клапан с запирающей функцией.
Особенности
Работа насоса построена на вращении пары шестерней по часовой стрелке, всасывающих топливо из резервуара для подачи на форсунку под давлением до 25 атм. (заводская настройка – на 9 атмосфер). Горючее, не использованное для работы горелки, отправляется обратно через регулирующий давление клапан.
Электромагнитный клапан с запирающей функцией обеспечивает моментальное перекрытие подачи рабочей жидкости по сигналу с блока управления горелки.
Конструкция снабжена фильтром грубой очистки с рабочей областью 6 см?. Он удерживает инородные частицы размером от 150 мкм, защищая рабочий узел от износа и повреждений. Производитель рекомендует периодически разбирать его для промывки от загрязнений.
Преимуществами модели являются:
Все изделия прошли предпродажные испытания, сопровождаются сертификатами качества, подробной инструкцией и заводской гарантией.
Основные | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 1.1 кг |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | ДТ, смесь печного топлива/Биодизель B10 (согласно DIN V 51603-6), Керосин |
Вращающий момент | 0,10 Н.м |
Всасывающая и обратная линия | ¼ дюйма NPTF(коническая резьба) - 6,35мм |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Выход на форсунку | ⅛ дюйма - 3,175мм |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс. |
Диаметр Оси (Вала) | 8 мм |
Диапазон давления на форсунку | от 4 до 25 Бар |
Заводские установки давления | 9 Бар |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Класс защиты | IP 54 |
Конструкция вала | Одна полость |
Максимальная скорость вращения | 3600 об/мин |
Максимальное давление электромагнитного клапана | 25 Бар |
Метод Установки | Втулочное ? 32 мм |
Направление вращения вала (со стороны вала) | R: вращение по часовой стрелке |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Номинальная скорость вращения | 2850 об/мин |
Порт вакуумметра | ⅛ дюйма - 3,175мм |
Порт манометра | ⅛ дюйма - 3,175мм |
Потребление электромагнитного клапана | 9 Вт |
Производительность при давлении 11 бар и вязкости 1,8 сСт для Керосина | 24 л/ч |
Производительность при давлении 11 бар и вязкости 5 сСт | 44 л/ч |
Серия насоса | AU: заменяет большинство моделей AS 47 и AL 35. Имеет встроенный электромагнитный клапан (тип AL) с функцией запирания и два возможных выхода на форсунку |
Сетчатый фильтр Открытая область: | 6 см2 |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Функция клапана | Регулировка давления |
Эксплуатационная вязкость | от 1 до 12 мм2 /с (сСт) |
