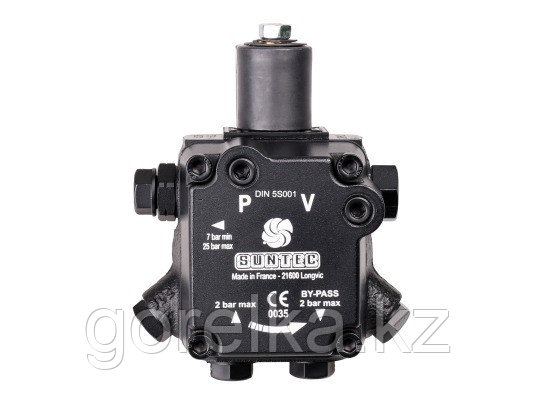

Жидкотопливный насос шестеренчатого типа AS 47 B 7470 6P 0500 – надежное оборудование для горелок малой и средней мощности. Укомплектован встроенным электромагнитным клапаном, который выполняет запирающую функцию для оперативного прекращения и возобновления подачи дизтоплива вне зависимости от частоты вращения вала. Производительность составляет 39 л/ч при давлении 11 бар и вязкости 5 сСт.
Особенности
Эта модель имеет левостороннее расположение выхода к форсунке. Вал вращается по часовой стрелке.
Благодаря стандартному фланцевому соединению диаметром 54 мм, соответствующему европейскому стандарту EN 225, насос подходит для горелок многих производителей.
В заводской сборке агрегат рассчитан на монтаж в 2-трубную систему. При однотрубной конфигурации трубопровода требуется удалить заглушку байпаса, а вместо неё установить стальную, закрыв возвратное отверстие.
Электромагнитный клапан «нормально открытого» типа в неактивном состоянии открывает канал байпаса. Топливо, не прошедшее на форсунку, направляется обратно: при двухтрубной системе – в резервуар, при однотрубной – на линию всасывания. Когда электромагнитный клапан активен, байпасный канал закрыт, происходит функция отпирания и горючее поступает на форсунку.
Достоинства модели:
Артикул: 13022465
Оборудование SUNTEC собирается на станках с высоким классом точности, что способствует безотказной работе длительное время. На сайте можно купить топливный насос Suntec AS 47 B 7470 6P 0500 и другое оснащение для маломощных горелок по оптимальной цене. Продукция поставляется с заводской гарантией и подробной инструкцией по установке.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Максимальная скорость вращения | 3600 об/мин |
Класс защиты | IP 54 |
Порт вакуумметра | ⅛ дюйма - 3,175мм |
Вид перекачиваемой жидкости | ДТ |
Заводские установки давления | 9 Бар |
Диапазон давления на форсунку | от 7 до 14 Бар |
Метод Установки | Фланцевое ? 54 мм |
Вращающий момент | 0.10 Н.м |
Потребление электромагнитного клапана | 9 Вт |
Производительность при давлении 11 бар и вязкости 5 сСт | 39 л/ч |
Давление на входе | 2 бар макс. |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Номинальная скорость вращения | 2850 об/мин |
Серия насоса | AS: регулировка давления и электромагнитный клапан байпаса |
Направление вращения вала (со стороны вала) | B: вращение по часовой стрелке / форсунка слева |
Выход на форсунку | ⅛ дюйма - 3,175мм |
Диаметр Оси (Вала) | 8 мм |
Давление на выходе | 2 бар макс. |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Порт манометра | ⅛ дюйма - 3,175мм |
Функция клапана | Регулировка давления и запирание |
Конструкция вала | Одна полость |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Сетчатый фильтр Открытая область: | 6 см2 |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Максимальное давление электромагнитного клапана | 25 Бар |
Всасывающая и обратная линия | ¼ дюйма NPTF(коническая резьба) - 6,35мм |
