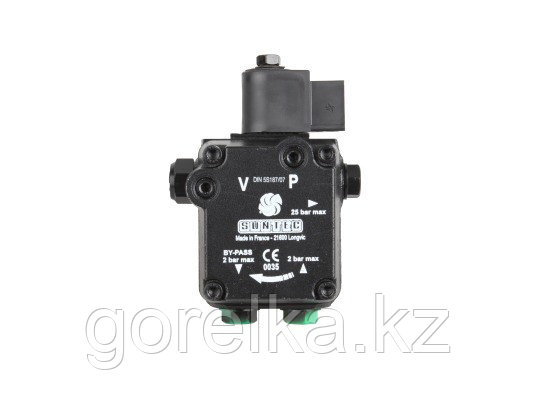

Одноступенчатый насос для горелки Suntec AL 35 C 9528 6P 0500 устанавливается в отопительные системы, работающие на жидком топливе. Входит в серию устройств с блокировочным электромагнитным клапаном и запорной функцией. Модель обладает существенным ресурсом эксплуатации, отвечает европейским стандартам надежности и безопасности. Производительность составляет 40 л/ч при давлении подачи 11 атмосфер и вязкости 5 сСт.
Особенности конструкции
Главный рабочий орган насоса – шестерёнчатый механизм. Он отвечает за перемещение дизтоплива из резервуара к линии форсунки. Перед поступлением на зубья шестерней горючее очищается с помощью сетчатого фильтра от механических вхождений размером от 150 мкм.
В состав конструкции входит ЭМ клапан «нормально закрытого» типа. В активном состоянии он открыт, топливо подается на форсунку под заданным давлением. Диапазон 8-15 бар, заводская настройка – 9 атм. Клапан мгновенно срабатывает, останавливая подачу горючего при изменении режима работы.
Когда клапан неактивен, поток перекрыт и дизтопливо отправляется обратно в ёмкость или в магистраль всасывания (в зависимости от схемы подключения).
Достоинствами модели AL 35 C 9528 6P 0500 являются:
Артикул: 13013137
| Основные атрибуты | |
|---|---|
| Производитель | Suntec |
| Страна производитель | Франция |
| Пользовательские характеристики | |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Тип модели | 1 ступенчатая с электромагнитным клапаном |
| Максимальная скорость вращения | 3600 об/мин |
| Класс защиты | IP 54 |
| Порт вакуумметра | ⅛ дюйма - 3,175мм |
| Вид перекачиваемой жидкости | ДТ |
| Заводские установки давления | 9 Бар |
| Диапазон давления на форсунку | от 8 до 15 Бар |
| Метод Установки | Втулочное ? 32 мм |
| Вращающий момент | 0.10 Н.м |
| Потребление электромагнитного клапана | 9 Вт |
| Производительность при давлении 11 бар и вязкости 5 сСт | 40 л/ч |
| Давление на входе | 2 бар макс. |
| Температура топлива | от 0 до +60 ?C макс. в насосе |
| Номинальная скорость вращения | 2850 об/мин |
| Серия насоса | AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией |
| Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
| Выход на форсунку | ⅛ дюйма - 3,175мм |
| Диаметр Оси (Вала) | 8 мм |
| Давление на выходе | 2 бар макс. |
| Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
| Сетчатый фильтр Размер отверстия: | 150 µм. |
| Порт манометра | ⅛ дюйма - 3,175мм |
| Функция клапана | Регулировка давления |
| Конструкция вала | Одна полость |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
| Сетчатый фильтр Открытая область: | 6 см2 |
| Напряжение электромагнитного клапана | 220 - 240 В, 50/60 Гц |
| Максимальное давление электромагнитного клапана | 25 Бар |
| Всасывающая и обратная линия | ¼ дюйма NPTF(коническая резьба) - 6,35мм |
